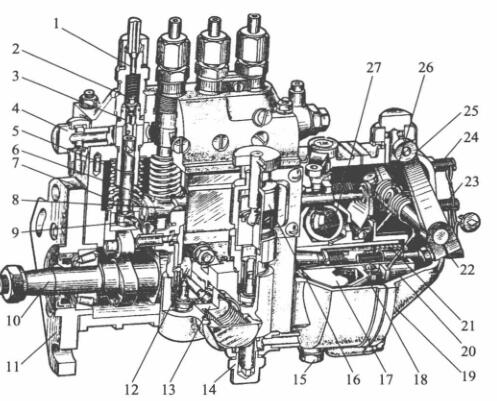

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

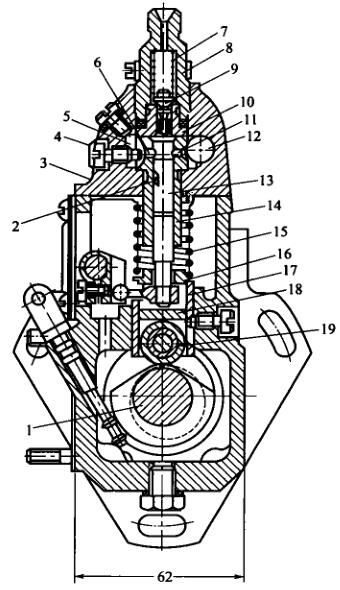

   I号喷油泵的分泵构造图

1-直流高压软管金属接头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油螺柱; 5-套简; 6-液压泵; 7-液压泵大扭簧; 8-油门拉杠;  9-上下调节臂; 10-凸轮轴轴; 11-调节接盘; 12-输油管道管泵偏心轮轮; 13-输油管道管泵; 15-放油螺塞; 16-手助力泵;  17-动力盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-矫正大扭簧; 22-加油量调节螺柱; 23-怠速急停开关螺柱; 24-绕城高速急停开关螺柱; 25-变速手柄; 26-变速大扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体屏幕总成的其主要做用是有保障提供的油始于时段的最准性，面对多缸柴油车机而言的，还有有保障各缸提供的油时段的共同性。起有保障功效的部分是压轮下端到进行调节混凝土垫块上品面的区域H。当喷高压油泵轴承轴齿轴传动与曲轴齿轴传动相对性区域某种时，H越大，注塞泵关了进油孔的时段太早，提供的油始于时段也太早。后者，H越小，提供的油始于时段越推迟。对此要基于来设计和试验装置定下适合使用的压轮体事业区域H，以有保障提供的油始于时段的最准性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-位置定位螺柱; 5-回油道; 6-回油孔; 7-油多阀大大弹簧片; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵大大弹簧片; 16-大大弹簧片座; 17-挺柱体:; 18-水泥垫块; 19-滑动

  相对于多缸机，各分泵的H值应完全相同。调正垫铁在喷液压油泵出厂设置时均已调好，不能私自调换。垫铁是用耐用材质制出相结行热治理以不断提高抗拉强度，如此选择中不可摩擦情况。如长时刻选择后摩擦情况较多，可换面选择。

  喷真空泵泵体分上下左右2个分，喷真空泵上体采用装配液压泵偶件及脸上出油阀偶件，私处采用装配凸轮轴轴、中键体和输真空泵等。泵体前侧中南部打有检视窗孔，事先查和调节提供的油。下处有检视齿轮油面的检视孔。喷真空泵上体有1条油道，与各液压泵套筒外边的椭圆形油槽互通。椭圆形油槽则与液压泵套筒上的进、回油孔互通。由输真空泵供来的低压低油使用进油管连接管直连接管直连接管打开油道中。油道中的重液压由装在回油管连接管直连接管直连接管内的回油阀控住，一耍求做到在5～10kPa范畴内。液压过低，在液压泵向下时，重油未能飞速使用进油孔打开液压泵上半部油腔。当油过高而使液压变高时，剩余的重油会顶开回油阀供应量重油细滤器中。
