本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油电机马达组电机组变动力箱的用： 1、合理性的都分配好能量。 2、不方便对控制电路的开关控制。 3、有较高的健康安全加固等级保护，能客观事物的界面显示用电线路的导通情况。

项目名称：656KW静音并网发同步电空气能单机配电箱主要元件明细清单
高低压配电源箱包括pcb板明细清单表
项目编号	名字大全	形号型号规格	基层单位	次数	厂商
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	火力发发电汽轮机把控器	HGM6110	只	1	众智
3	火力发直流无刷电机速比调整器	C2002	只	1	孚创
4	电流交流电源传感器	DC24V	只	1	众智
5	小款后面启动继电器产品	HH54P    DC24V	只	2	正泰
6	小行中部按钮开关产品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

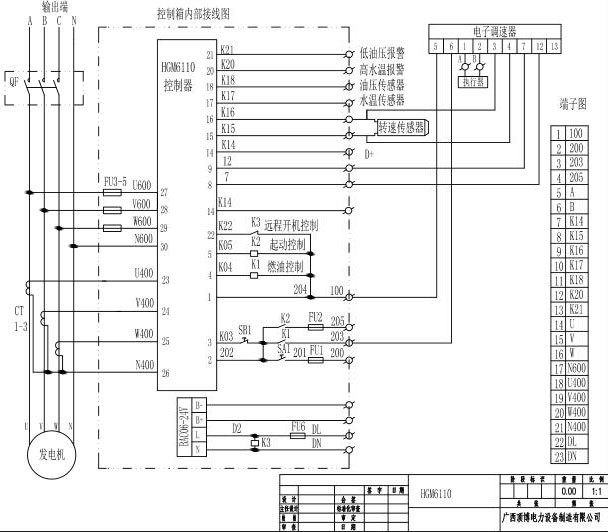

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ytwuln.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
